Mounted Units

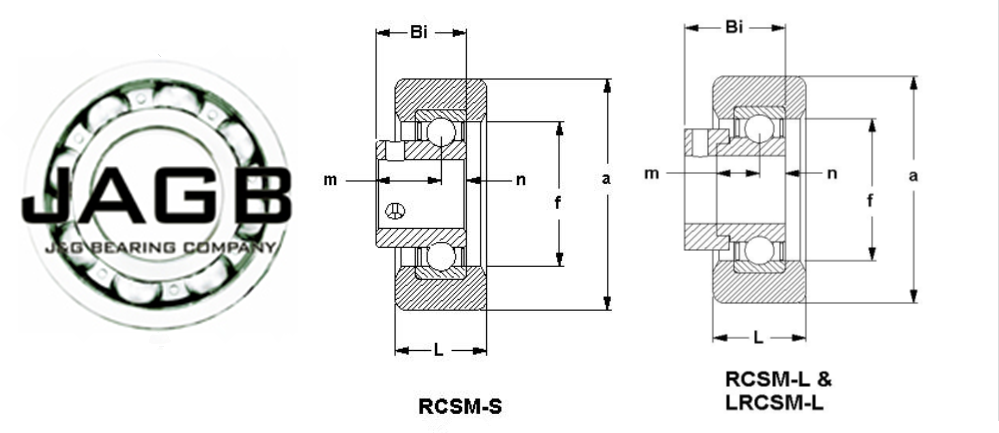

RCSM Series

RUBBER CARTRIDGE UNITS, NARROW INNER RING BEARING



RCSM Set Screw Locking
Bearing No. shaft dia Dimensions(in) (mm)
(in) (mm) a f L Bi n m
RCSM  -8S 1 / 2 　 2.531 1.378 1.000 0.886 0.256 0.630
RCSM  -12mmS   12
RCSM  -9S 9/16 　
RCSM  -10S 5 / 8 　
RCSM  -15mmS 　 15
RCSM  -11S 11/16
RCSM  -17mmS 　 17 64.29 35.00 25.40 22.50 6.50 16.00

RCSM  -12S 3 / 4 　 2.531 1.579 1.000 0.984 0.295 0.689
RCSM  -13S 13/16 　
RCSM  -20mmS 　 20 64.29 40.10 25.40 25.00 7.50 17.50

RCSM  -12S 3  / 4 　 2.531 1.811 1.000 1.063 0.295 0.768
RCSM  -13S 13/16 　
RCSM  -14S 7 / 8 　
RCSM  -15S 15/16 　
RCSM  -16S 1 　
RCSM  -25mmS 　 25 64.29 46.00 25.40 27.00 7.50 19.50

RCSM  -17S 1-1/16 　 3.094 1.874 1.189 1.181 0.354 0.827
RCSM  -18S 1-1/8 　
RCSM  -19S 1-3/16 　
RCSM  -20S 1-1/4 　
RCSM  -30mmS 　 30 78.58 47.60 30.20 30.00 9.00 21.00

RCSM-L & LRCSM-L Locking Collar
Bearing No. shaft dia Dimensions(in) (mm)
(in) (mm) a f L Bi n m
RCSM  -8L 1 / 2  　 2.531 1.378 1.000 1.126 0.256 0.494
RCSM  -12mmL   12
RCSM  -9L 9/16 　
RCSM  -10L 5 / 8 　
RCSM  -15mmL   15
RCSM  -11L 11/16 　
RCSM  -17mmL 　 17 64.29 35.00 25.40 28.60 6.50 12.55

RCSM  -12L 3 / 4 　 2.531 1.579 1.000 1.220 0.295 0.548
RCSM  -20mmL 　 20 64.29 40.10 25.40 31.00 7.50 13.91

RCSM  -13L 13/16   2.531 1.811 1.000 1.220 0.295 0.551
RCSM  -14L 7 / 8 　
RCSM  -15L 15/16 　
RCSM  -16L 1
RCSM  -25mmL 　 25 64.29 46.00 25.40 31.00 7.50 14.00

RCSM  -17L 1-1/16   3.094 1.874 1.189 1.406 0.354 0.583
RCSM  -18L 1-1/8 　
RCSM  -19L 1-3/16 　
RCSM  -20L 1-1/4
RCSM  -30mmL 　 30 78.58 47.60 30.20 35.70 9.00 14.82

LRCSM  -17L 1-1/16   2.531 1.874 1.000 1.031 0.256 0.465
LRCSM  -18L 1-1/8 　
LRCSM  -19L 1-3/16 　
LRCSM  -20L 1-1/4   64.29 47.60 25.40 26.20 6.50 11.80





UCF200 Series



PILLOW BLOCK, 4-BOLT FLANGE, CAST IRON HOUSING



Bearing No. shaft dia 　 　 　 　 　 　 　 　 　 　 Bolt Used Weight (KG)
(in) (mm) a e I g h s Z Bi n m (in) (mm)
UCF 201 -8 1/2 　 3.39 2.52 0.59 0.43 1.00 0.43 1.31 1.22 0.50 0.72 3/8 M10 0.60
UCF 202 -9 9/16 　
UCF 203 -10 5/8 　
UCF 203 -11 11/16 　
UCF 201 　 　 12 86.0 64.0 15.0 11.0 25.5 11.0 33.3 31.0 12.7 18.3
UCF 202 　 　 15
UCF 203 　 　 17

UCF 204 -12 3/4 　 3.39 2.52 0.59 0.43 1.00 0.43 1.31 1.22 0.50 0.72 3/8 M10 0.60
UCF 204 　 　 20 86.0 64.0 15.0 11.0 25.5 11.0 33.3 31.0 12.7 18.3

UCF 205 -13 13/16 　 3.74 2.76 0.63 0.51 1.06 0.51 1.41 1.34 0.56 0.78 3/8 M10 0.86
UCF 205 -14 7/8 　
UCF 205 -15 15/16 　
UCF 205 -16 1 　
UCF 205 　 　 25 95.0 70.0 16.0 13.0 27.0 13.0 35.8 34.1 14.3 19.8

UCF 206 -17 1-1/16 　 4.25 3.27 0.71 0.51 1.22 0.51 1.58 1.50 0.63 0.87 3/8 M10 1.10
UCF 206 -18 1-1/8 　
UCF 206 -19 1-3/16 　
UCF 206 -20 1-1/4 　
UCF 206 　 　 30 108.0 83.0 18.0 13.0 31.0 13.0 40.2 38.1 15.9 22.2

UCF 207 -20 1-1/4 　 4.61 3.62 0.75 0.59 1.34 0.59 1.75 1.69 0.69 1.00 7/16 M12 1.60
UCF 207 -21 1-5/16 　
UCF 207 -22 1-3/8 　
UCF 207 -23 1-7/16 　
UCF 207 　 　 35 117.0 92.0 19.0 15.0 34.0 15.0 44.4 42.9 17.5 25.4

UCF 208 -24 1-1/2 　 5.12 4.02 0.83 0.59 1.42 0.59 2.02 1.94 0.75 1.19 1/2 M14 1.90
UCF 208 -25 1-9/16 　
UCF 208 　 　 40 130.0 102.0 21.0 15.0 36.0 15.0 51.2 49.2 19.0 30.2

UCF 209 -26 1-5/8 　 5.39 4.13 0.87 0.63 1.50 0.63 2.06 1.94 0.75 1.19 1/2 M14 2.40
UCF 209 -27 1-11/16 　
UCF 209 -28 1-3/4 　
UCF 209 　 　 45 137.0 105.0 22.0 16.0 38.0 16.0 52.2 49.2 19.0 30.2








Bearing No. shaft dia Dimensions(in) (mm) Bolt Used Weight (KG)
(in) (mm) a a I g h s Z Bi n m (in) (mm)
UCF 210 -29 1-13/16 　 5.63 4.37 0.87 0.63 1.57 0.63 2.15 2.03 0.75 1.28 1/2 M14 2.60
UCF 210 -30 1-7/8 　
UCF 210 -31 1-15/16 　
UCF 210 -32 2 　
UCF 210 　 　 50 143.0 111.0 22.0 16.0 40.0 16.0 54.6 51.6 19.0 32.6

UCF 211 -32 2 　 6.38 5.12 0.98 0.71 1.69 0.71 2.30 2.19 0.87 1.31 5/8 M16 3.50
UCF 211 -33 2-1/16 　
UCF 211 -34 2-1/8 　
UCF 211 -35 2-3/16 　
UCF 211 　 　 55 162.0 130.0 25.0 18.0 43.0 18.0 58.4 55.6 22.2 33.4

UCF 212 -36 2-1/4 　 6.89 5.63 1.14 0.71 1.89 0.71 2.70 2.56 1.00 1.56 5/8 M16 4.20
UCF 212 -37 2-5/16 　
UCF 212 -38 2-3/8 　
UCF 212 -39 2-7/16 　
UCF 212 　 　 60 175.0 143.0 29.0 18.0 48.0 18.0 68.7 65.1 25.4 39.7

UCF 213 -40 2-1/2 　 7.36 5.87 1.18 0.87 1.97 0.87 2.74 2.56 1.00 1.56 5/8 M16 5.30
UCF 213 -41 2-9/16 　
UCF 213 　 　 65 187.0 149.0 30.0 22.0 50.0 22.0 69.7 65.1 25.4 39.7

UCF 214 -42 2-5/8 　 7.60 5.98 1.22 0.87 2.13 0.87 2.97 2.94 1.19 1.75 5/8 M16 5.50
UCF 214 -43 2-11/16 　
UCF 214 -44 2-3/4 　
UCF 214 　 　 70 193.0 152.0 31.0 22.0 54.0 22.0 75.4 74.6 30.2 44.4

UCF 215 -45 2-13/16 　 7.87 6.26 1.34 0.87 2.20 0.87 3.09 3.06 1.31 1.75 5/8 M16 6.20
UCF 215 -46 2-7/8 　
UCF 215 -47 2-15/16 　
UCF 215 -48 3 　
UCF 215 　 　 75 200.0 159.0 34.0 22.0 56.0 22.0 78.5 77.8 33.3 44.5

UCF 216 -50 3-1/8 　 8.19 6.50 1.34 0.87 2.28 0.87 3.28 3.25 1.31 1.94 3/4 M20 7.70
UCF 216 　 　 80 208.0 165.0 34.0 22.0 58.0 22.0 83.3 82.6 33.3 49.3

UCF 217 -52 3-1/4 　 8.66 6.89 1.42 0.94 2.48 0.94 3.45 3.37 1.34 2.03 3/4 M20 9.00
UCF 217 　 　 85 220.0 175.0 36.0 24.0 63.0 24.0 87.6 85.7 34.1 51.6

UCF 218 -56 3-1/2 　 9.25 7.36 1.57 0.94 2.68 0.94 3.79 3.78 1.56 2.22 7/8 M22 11.30
UCF 218 　 　 90 235.0 187.0 40.0 24.0 68.0 24.0 96.3 96.0 39.7 56.3

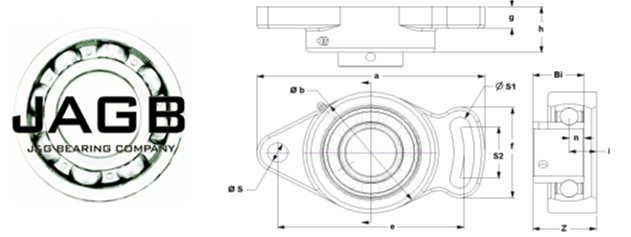

UCFA200 Series





PILLOW BLOCK, 2-BOLT FLANGE, CAST IRON HOUSING



Bearing No. shaft dia 　 　 　 　 　 　 　 　 　 　 　 　 　 Bolt Used KG
(in) (mm) a e I g h S S1 b Z f Bi n S2 (in) (mm)
UCFA 201 -8 1/2 　 3.86 3.07 0.59 0.47 1.00 0.39 0.39 2.36 1.31 2.13 1.22 0.50 0.72 5/16 M8 0.47
UCFA 202 -9 9/16 　
UCFA 203 -10 5/8 　
UCFA 203 -11 11/16 　
UCFA 201 　 　 12 98.0 78.0 15.0 12.0 25.5 10.0 10.0 60.0 33.3 54.0 31.0 12.7 40.0
UCFA 202 　 　 15
UCFA 203 　 　 17

UCFA 204 -12 3/4 　 3.86 3.07 0.59 0.47 1.00 0.39 0.39 2.36 1.31 2.13 1.22 0.50 0.72 5/16 M8 0.47
UCFA 204 　 　 20 98.0 78.0 15.0 12.0 25.5 10.0 10.0 60.0 33.3 54.0 31.0 12.7 40.0

UCFA 205 -14 7/8 　 4.92 3.86 0.63 0.55 1.06 0.47 0.51 2.68 1.41 2.56 1.34 0.56 0.78 3/8 M10 0.68
UCFA 205 -15 15/16 　
UCFA 205 -16 1 　
UCFA 205 　 　 25 125.0 98.0 16.0 14.0 27.0 12.0 13.0 68.0 35.8 65.0 34.1 14.3 51.0

UCFA 206 -17 1-1/16 　 5.67 4.61 0.71 0.55 1.22 0.47 0.51 3.15 1.58 2.83 1.50 0.63 0.87 3/8 M10 1.00
UCFA 206 -18 1-1/8 　
UCFA 206 -19 1-3/16 　
UCFA 206 -20 1-1/4 　
UCFA 206 　 　 30 144.0 117.0 18.0 14.0 31.0 12.0 13.0 80.0 40.2 72.0 38.1 15.9 58.0

UCFA 207 -20 1-1/4 　 6.34 5.12 0.75 0.63 1.34 0.55 0.59 3.54 1.75 3.23 1.69 0.69 1.00 7/16 M12 1.40
UCFA 207 -21 1-5/16 　
UCFA 207 -22 1-3/8 　
UCFA 207 -23 1-7/16 　
UCFA 207 　 　 35 161.0 130.0 19.0 16.0 34.0 14.0 15.0 90.0 44.4 82.0 42.9 17.5 66.0

UCFA 208 -24 1-1/2 　 6.89 5.67 0.83 0.63 1.42 0.55 0.59 3.94 2.02 3.43 1.94 0.75 1.19 7/16 M12 1.70
UCFA 208 -25 1-9/16 　
UCFA 208 　 　 40 175.0 144.0 21.0 16.0 36.0 14.0 15.0 100.0 51.2 87.0 49.2 19.0 71.0

UCFA 209 -26 1-5/8 　 7.13 5.83 0.87 0.71 1.50 0.63 0.67 4.25 2.06 3.54 1.94 0.75 1.19 1/2 M14 2.10
UCFA 209 -27 1-11/16 　
UCFA 209 -28 1-3/4 　
UCFA 209 　 　 45 181.0 148.0 22.0 18.0 38.0 16.0 17.0 108.0 52.2 90.0 49.2 19.0 72.0

UCFA 210 -30 1-7/8 　 7.48 6.18 0.87 0.71 1.57 0.63 0.67 4.53 2.15 3.70 2.03 0.75 1.28 1/2 M14 2.40
UCFA 210 -31 1-15/16 　
UCFA 210 -32 2 　
UCFA 210 　 　 50 190.0 157.0 22.0 18.0 40.0 16.0 17.0 115.0 54.6 94.0 51.6 19.0 76.0

UCFA 211 -32 2 　 8.62 7.24 0.98 0.79 1.69 0.63 0.67 5.12 2.30 4.09 2.19 0.87 1.31 1/2 M14 3.40
UCFA 211 -33 2-1/16 　
UCFA 211 -34 2-1/8 　
UCFA 211 -35 2-3/16 　
UCFA 211 　 　 55 219.0 184.0 25.0 20.0 43.0 16.0 17.0 130.0 58.4 104.0 55.6 22.2 86.0

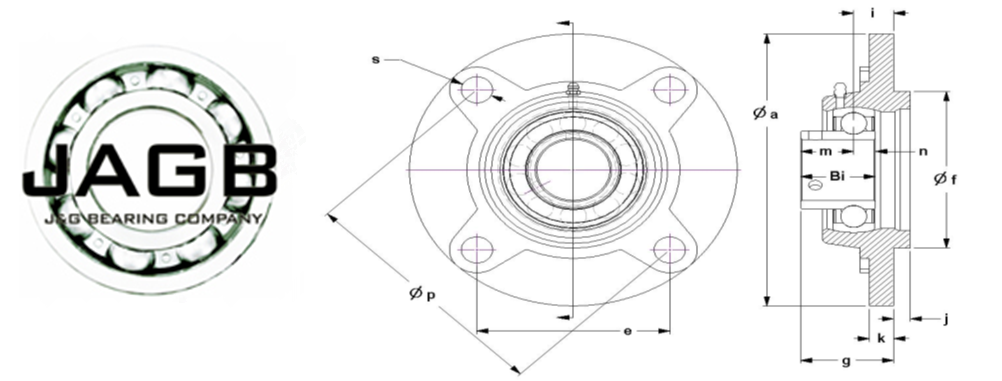

UCFC200 Series



PILLOW BLOCK, FLANGE CARTRIDGE, CAST HOUSING



Bearing No. shaft dia 　 　 　 　 　 　 　 　 　 　 　 　 Bolt Used Weight (KG)
(in) (mm) a p e I s j k g f Bi n m (in) (mm)
UCFC 201 -8 1/2 　 3.94 3.08 2.17 0.39 0.47 0.20 0.28 0.81 2.44 1.22 0.50 0.72 3/8 M10 0.60
UCFC 202 -9 9/16 　
UCFC 203 -10 5/8 　
UCFC 203 -11 11/16 　
UCFC 201 　 　 12 100.0 78.2 55.1 9.9 12.0 5.2 7.1 20.6 62.0 31.0 12.7 18.3
UCFC 202 　 　 15
UCFC 203 　 　 17

UCFC 204 -12 3/4 　 3.94 3.07 2.17 0.39 0.47 0.20 0.28 0.81 2.44 1.22 0.50 0.72 3/8 M10 0.72
UCFC 204 　 　 20 100.0 78.0 55.1 10.0 12.0 5.0 7.0 20.5 62.0 31.0 12.7 18.3

UCFC 205 -13 13/16 　 4.53 3.54 2.50 0.39 0.47 0.24 0.28 0.83 2.76 1.34 0.56 0.78 3/8 M10 0.98
UCFC 205 -14 7/8 　
UCFC 205 -15 15/16 　
UCFC 205 -16 1 　
UCFC 205 　 　 25 115.0 90.0 63.6 10.0 12.0 6.0 7.0 21.0 70.0 34.1 14.3 19.8

UCFC 206 -17 1-1/16 　 4.92 3.94 2.78 0.39 0.47 0.31 0.31 0.91 3.15 1.50 0.63 0.87 3/8 M10 1.30
UCFC 206 -18 1-1/8 　
UCFC 206 -19 1-3/16 　
UCFC 206 -20 1-1/4 　
UCFC 206 　 　 30 125.0 100.0 70.7 10.0 12.0 8.0 8.0 23.0 80.0 38.1 15.9 22.2

Bearing No. shaft dia 　 　 　 　 　 　 　 　 　 　 　 　 Bolt Used Weight (KG)
(in) (mm) a p e I s j k g f Bi n m (in) (mm)
UCFC 207 -20 1-1/4 　 5.31 4.33 3.06 0.43 0.55 0.31 0.35 1.02 3.54 1.69 0.69 1.00 7/16 M12 1.80
UCFC 207 -21 1-5/16 　
UCFC 207 -22 1-3/8 　
UCFC 207 -23 1-7/16 　
UCFC 207 　 　 35 135.0 110.0 77.8 11.0 14.0 8.0 9.0 26.0 90.0 42.9 17.5 25.4

UCFC 208 -24 1-1/2 　 5.71 4.72 3.34 0.43 0.55 0.39 0.35 1.02 3.94 1.94 0.75 1.19 7/16 M12 2.00
UCFC 208 -25 1-9/16 　
UCFC 208 　 　 40 145.0 120.0 84.8 11.0 14.0 10.0 9.0 26.0 100.0 49.2 19.0 30.2

UCFC 209 -26 1-5/8 　 6.30 5.20 3.67 0.39 0.63 0.47 0.55 1.02 4.13 1.94 0.75 1.19 1/2 M14 2.40
UCFC 209 -27 1-11/16 　
UCFC 209 -28 1-3/4 　
UCFC 209 　 　 45 160.0 132.0 93.3 10.0 16.0 12.0 14.0 26.0 105.0 49.2 19.0 30.2



Bearing No. shaft dia Dimensions(in) (mm) Bolt Used Weight (KG)
(in) (mm) a p e I s j k g f Bi n m (in) (mm)
UCFC 210 -29 1-13/16 　 6.50 5.43 3.84 0.39 0.63 0.47 0.55 1.10 4.33 2.03 0.75 1.28 1/2 M14 2.90
UCFC 210 -30 1-7/8 　
UCFC 210 -31 1-15/16 　
UCFC 210 -32 2 　
UCFC 210 　 　 50 165.0 138.0 97.6 10.0 16.0 12.0 14.0 28.0 110.0 51.6 19.0 32.6

UCFC 211 -32 2 　 7.28 5.91 4.18 0.51 0.75 0.47 0.59 1.22 4.92 2.19 0.87 1.31 5/8 M16 4.50
UCFC 211 -33 2-1/16 　
UCFC 211 -34 2-1/8 　
UCFC 211 -35 2-3/16 　
UCFC 211 　 　 55 185.0 150.0 106.1 13.0 19.0 12.0 15.0 31.0 125.0 55.6 22.2 33.4

UCFC 212 -36 2-1/4 　 7.68 6.30 4.45 0.67 0.75 0.47 0.59 1.42 5.31 2.56 1.00 1.56 5/8 M16 5.10
UCFC 212 -37 2-5/16 　
UCFC 212 -38 2-3/8 　
UCFC 212 -39 2-7/16 　
UCFC 212 　 　 60 195.0 160.0 113.1 17.0 19.0 12.0 15.0 36.0 135.0 65.1 25.4 39.7

UCFC 213 -40 2-1/2 　 8.07 6.69 4.73 0.63 0.75 0.55 0.59 1.42 5.71 2.56 1.00 1.56 5/8 M16 5.60
UCFC 213 -41 2-9/16 　
UCFC 213 　 　 65 205.0 170.0 120.2 16.0 19.0 14.0 15.0 36.0 145.0 65.1 25.4 39.7

UCFC 214 -42 2-5/8 　 8.46 6.97 4.93 0.67 0.75 0.55 0.71 1.57 5.91 2.94 1.19 1.75 5/8 M16 6.70
UCFC 214 -43 2-11/16 　
UCFC 214 -44 2-3/4 　
UCFC 214 　 　 70 215.0 177.0 125.1 17.0 19.0 14.0 18.0 40.0 150.0 74.6 30.2 44.4

Bearing No. shaft dia Dimensions(in) (mm) Bolt Used Weight (KG)
(in) (mm) a p e I s j k g f Bi n m (in) (mm)
UCFC 215 -45 2-13/16 　 8.66 7.24 5.12 0.71 0.75 0.63 0.71 1.57 6.30 3.06 1.31 1.75 5/8 M16 7.10
UCFC 215 -46 2-7/8 　
UCFC 215 -47 2-15/16 　
UCFC 215 -48 3 　
UCFC 215 　 　 75 220.0 184.0 130.1 18.0 19.0 16.0 18.0 40.0 160.0 77.8 33.3 44.5

UCFC 216 -50 3-1/8 　 9.45 7.87 5.56 0.71 0.91 0.63 0.71 1.65 6.69 3.25 1.31 1.94 3/4 M20 8.94
UCFC 216 　 　 80 240.0 200.0 141.1 18.0 23.0 16.0 18.0 42.0 170.0 82.6 33.3 49.3

UCFC 217 -52 3-1/4 　 9.84 8.19 5.79 0.71 0.91 0.71 0.79 1.77 7.09 3.37 1.34 2.03 3/4 M20 10.90
UCFC 217 　 　 85 250.0 208.0 147.1 18.0 23.0 18.0 20.0 45.0 180.0 85.7 34.1 51.6

UCFC 218 -56 3-1/2 　 10.43 8.66 6.12 0.87 0.91 0.71 0.79 1.97 7.48 3.78 1.56 2.22 3/4 M20 13.00
UCFC 218 　 　 90 265.0 220.0 155.5 22.0 23.0 18.0 20.0 50.0 190.0 96.0 39.7 56.3

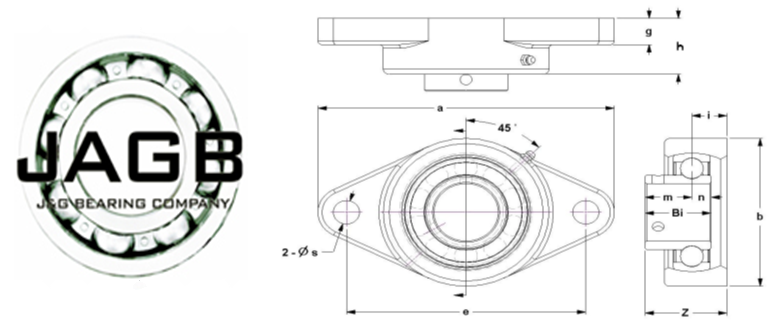

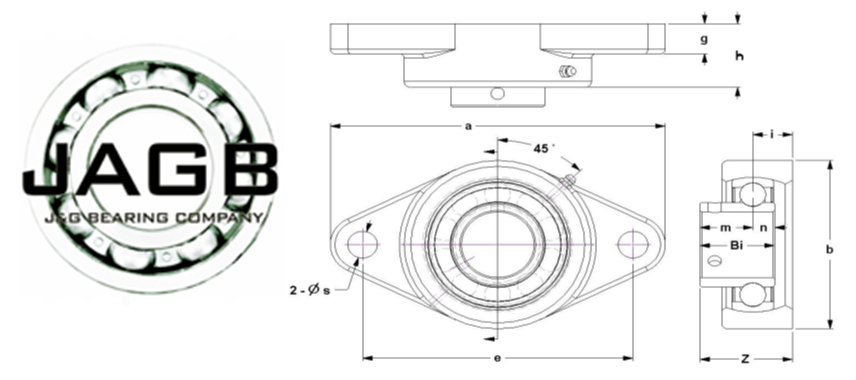

UCFL200 Series



PILLOW BLOCK, 2-BOLT FLANGE, CAST IRON HOUSING

Bearing No. shaft dia 　 　 　 　 　 　 　 　 　 　 　 Bolt Used Weight (KG)
(in) (mm) a e I g h s b Z Bi n m (in) (mm)
UCFL 201 -8 1/2 　 4.45 3.54 0.59 0.47 1.00 0.47 2.36 1.31 1.22 0.50 0.72 3/8 M10 0.50
UCFL 202 -9 9/16 　
UCFL 203 -10 5/8 　
UCFL 203 -11 11/16 　
UCFL 201 　 　 12 113.0 90.0 15.0 12.0 25.5 12.0 60.0 33.3 31.0 12.7 18.3
UCFL 202 　 　 15
UCFL 203 　 　 17

UCFL 204 -12 3/4 　 4.45 3.54 0.59 0.47 1.00 0.47 2.36 1.31 1.22 0.50 0.72 3/8 M10 0.50
UCFL 204 　 　 20 113.0 90.0 15.0 12.0 25.5 12.0 60.0 33.3 31.0 12.7 18.3

UCFL 205 -14 7/8 　 5.12 3.90 0.63 0.55 1.06 0.63 2.68 1.41 1.34 0.56 0.78 1/2 M14 0.63
UCFL 205 -15 15/16 　
UCFL 205 -16 1 　
UCFL 205 　 　 25 130.0 99.0 16.0 14.0 27.0 16.0 68.0 35.8 34.1 14.3 19.8

UCFL 206 -18 1-1/8 　 5.83 4.61 0.71 0.55 1.22 0.63 3.15 1.58 1.50 0.63 0.87 1/2 M14 0.85
UCFL 206 -19 1-3/16 　
UCFL 206 　 　 30 148.0 117.0 18.0 14.0 31.0 16.0 80.0 40.2 38.1 15.9 22.2

UCFL 207 -20 1-1/4 　 6.34 5.12 0.75 0.63 1.34 0.63 3.54 1.75 1.69 0.69 1.00 1/2 M14 1.20
UCFL 207 -21 1-5/16 　
UCFL 207 -22 1-3/8 　
UCFL 207 -23 1-7/16 　
UCFL 207 　 　 35 161.0 130.0 19.0 16.0 34.0 16.0 90.0 44.4 42.9 17.5 25.4

UCFL 208 -24 1-1/2 　 6.89 5.67 0.83 0.63 1.42 0.63 3.94 2.02 1.94 0.75 1.19 1/2 M14 1.60
UCFL 208 -25 1-9/16 　
UCFL 208 　 　 40 175.0 144.0 21.0 16.0 36.0 16.0 100.0 51.2 49.2 19.0 30.2

UCFL 209 -26 1-5/8 　 7.40 5.83 0.87 0.63 1.50 0.63 2.06 2.06 1.94 0.75 1.19 1/2 M14 1.90
UCFL 209 -27 1-11/16 　
UCFL 209 -28 1-3/4 　
UCFL 209 　 　 45 188.0 148.0 22.0 16.0 38.0 16.0 52.2 52.2 49.2 19.0 30.2







Bearing No. shaft dia Dimensions(in) (mm) Bolt Used Weight (KG)
(in) (mm) a a I g h s b Z Bi n m (in) (mm)
UCFL 210 -30 1-7/8 　 7.76 6.18 0.87 0.63 1.57 0.75 4.53 2.15 2.03 0.75 1.28 5/8 M16 2.30
UCFL 210 -31 1-15/16 　
UCFL 210 　 　 50 197.0 157.0 22.0 16.0 40.0 19.0 115.0 54.6 51.6 19.0 32.6

UCFL 211 -32 2 　 8.82 7.24 0.98 0.71 1.69 0.75 5.12 2.30 2.19 0.87 1.31 5/8 M16 3.30
UCFL 211 -34 2-1/8 　
UCFL 211 -35 2-3/16 　
UCFL 211 　 　 55 224.0 184.0 25.0 18.0 43.0 19.0 130.0 58.4 55.6 22.2 33.4

UCFL 212 -36 2-1/4 　 9.84 7.95 1.14 0.71 1.89 0.75 5.51 2.70 2.56 1.00 1.56 5/8 M16 4.30
UCFL 212 -38 2-3/8 　
UCFL 212 -39 2-7/16 　
UCFL 212 　 　 60 250.0 202.0 29.0 18.0 48.0 19.0 140.0 68.7 65.1 25.4 39.7

UCFL 213 -40 2-1/2 　 10.16 8.27 1.18 0.79 1.97 0.91 6.10 2.74 2.56 1.00 1.56 3/4 M20 5.20
UCFL 213 　 　 65 258.0 210.0 30.0 20.0 50.0 23.0 155.0 69.7 65.1 25.4 39.7

UCFL 214 -44 2-3/4 　 10.43 8.50 1.22 0.79 2.13 0.91 6.30 2.97 2.94 1.19 1.75 3/4 M20 5.70
UCFL 214 　 　 70 265.0 216.0 31.0 20.0 54.0 23.0 160.0 75.4 74.6 30.2 44.4

UCFL 215 -48 3 　 10.83 8.86 1.34 0.79 2.20 0.91 6.50 3.09 3.06 1.31 1.75 3/4 M20 6.40
UCFL 215 　 　 75 275.0 225.0 34.0 20.0 56.0 23.0 165.0 78.5 77.8 33.3 44.5

UCFL 216 　 　 80 290.0 233.0 34.0 20.0 58.0 25.0 180.0 83.3 82.6 33.3 49.3 7/8 M22 8.34

UCFL 217 -52 3-1/4 　 12.01 9.76 1.42 0.87 2.48 0.98 7.48 3.45 3.37 1.34 2.03 7/8 M22 9.80
UCFL 217 　 　 85 305.0 248.0 36.0 22.0 63.0 25.0 190.0 87.6 85.7 34.1 51.6

UCFL 218 -56 3-1/2 　 12.60 10.43 1.57 0.91 2.68 0.98 8.07 3.79 3.78 1.56 2.22 7/8 M22 12.10
UCFL 218 　 　 90 320.0 265.0 40.0 23.0 68.0 25.0 205.0 96.3 96.0 39.7 56.3







UCFLU200 Series



PILLOW BLOCK, 2-BOLT FLANGE, CAST IRON HOUSING

Bearing No. shaft dia Dimensions(in) (mm) Bolt Used Weight (KG)
(in) (mm) a e I g h s b Z Bi n m (in) (mm)
UCFLU 201 0.472 12 112.0 90.0 19.0 11.0 29.5 10.0 61.0 37.5 31.0 12.7 18.3 5/16 M8 0.71
UCFLU 202 0.591 15 112.0 90.0 19.0 11.0 29.5 10.0 61.0 37.5 31.0 12.7 18.3 5/16 M8 0.71
UCFLU 203 0.669 17 112.0 90.0 19.0 11.0 29.5 10.0 61.0 37.5 31.0 12.7 18.3 5/16 M8 0.71

UCFLU 204 0.787 20 112.0 90.0 19.0 15.0 29.5 10.0 61.0 37.5 31.0 12.7 18.3 5/16 M8 0.73
UCFLU 205 0.984 25 123.0 99.0 19.0 15.0 30.0 10.0 70.0 38.8 34.1 14.3 19.8 5/16 M8 0.84
UCFLU 206 1.181 30 142.0 116.5 20.0 16.0 32.5 12.0 82.0 42.2 38.1 15.9 22.2 3/8 M10 1.25

UCFLU 207 1.378 35 158.0 130.0 21.0 17.0 36.0 13.0 94.0 46.4 42.9 17.5 25.4 7/16 M12 1.57
UCFLU 208 1.575 40 172.0 143.5 24.0 17.0 39.0 13.0 103.0 54.6 49.2 19.0 30.2 7/16 M12 1.77
UCFLU 209 1.772 45 180.0 148.5 24.0 18.0 40.0 15.0 108.0 54.6 49.2 19.0 30.2 1/2 M14 2.34

UCFLU 210 1.969 50 190.0 157.0 28.0 20.0 45.0 15.0 114.0 60.6 51.6 19.0 32.6 1/2 M14 2.39
UCFLU 211 2.165 55 217.0 184.0 31.0 20.0 48.0 16.5 128.0 64.4 55.6 22.3 33.4 1/2 M14 3.57
UCFLU 212 2.362 60 237.0 202.0 34.0 20.0 53.0 16.5 138.0 73.4 65.1 25.4 39.7 1/2 M14 4.72

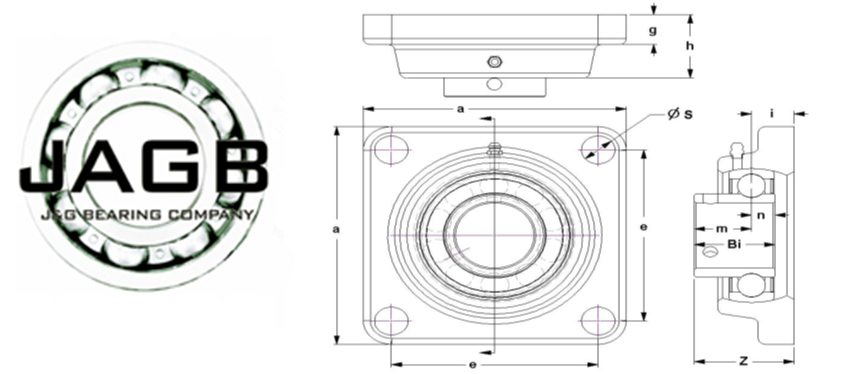

UCF200 Series

PILLOW BLOCK, 4-BLT FLG, LIGHT DUTY, CAST HOUSING

Bearing No. shaft dia 　 　 　 　 　 　 　 　 　 　 Bolt Used Weight (KG)
(in) (mm) a e I g h s Z Bi n m (in) (mm)
UCF S01 0.472 12 76.0 54.0 17.0 13.0 28.0 10.3 33.0 26.0 10.0 16.0 5/16 M8 0.59
UCF S02 0.591 15 76.0 54.0 17.0 13.0 28.0 10.3 33.0 26.0 10.0 16.0 5/16 M8 0.59
UCF S03 0.669 17 76.0 54.0 17.0 13.0 28.0 10.3 33.0 26.0 10.0 16.0 5/16 M8 0.59

UCF S04 0.787 20 86.0 63.5 19.0 15.0 29.5 11.5 37.5 31.0 12.7 18.3 3/8 M10 0.77
UCF S05 0.984 25 93.0 70.0 19.0 15.0 30.0 11.5 38.8 34.1 14.3 19.8 3/8 M10 0.97
UCF S06 1.181 30 106.0 82.5 20.0 16.0 32.5 13.0 42.2 38.1 15.9 22.2 7/16 M12 1.35

UCF S07 1.378 35 116.0 92.0 21.0 17.0 35.0 13.0 46.4 42.9 17.5 25.4 7/16 M12 1.77
UCF S08 1.575 40 129.0 101.5 24.0 17.0 39.0 14.0 54.2 49.2 19.0 30.2 7/16 M12 2.26
UCF S09 1.772 45 135.0 105.0 24.0 18.0 40.0 16.0 54.2 49.2 19.0 30.2 1/2 M14 2.56

UCF S10 1.969 50 143.0 111.0 28.0 20.0 45.0 16.0 60.6 51.6 19.0 32.6 1/2 M14 2.92
UCF S11 2.165 55 162.0 130.0 32.0 21.0 49.0 17.0 65.4 55.6 22.2 33.4 5/8 M16 3.90
UCF S12 2.362 60 175.0 143.0 34.0 22.0 53.5 17.0 73.7 65.1 25.4 39.7 5/8 M16 4.87

UCF S13 2.559 65 187.0 149.0 38.0 22.0 58.0 18.0 77.7 65.1 25.4 39.7 5/8 M16 5.21
UCF S14 2.756 70 188.0 152.0 38.0 23.0 60.0 18.0 82.4 74.6 30.2 44.4 5/8 M16 6.01
UCF S15 2.953 75 200.0 152.4 41.0 24.0 62.0 20.0 85.5 77.8 33.3 44.5 11/16 M18 6.94
UCF S16 3.150 80 207.0 165.0 42.0 25.0 63.0 22.0 91.3 82.6 33.5 49.1 3/4 M20 8.30

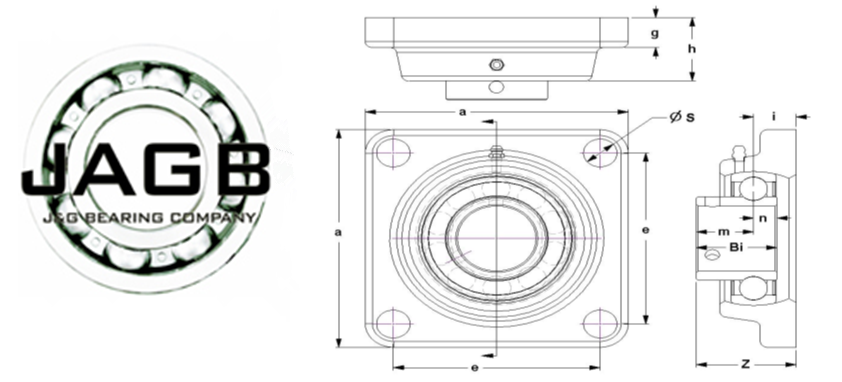

UCFX00 Series



PILLOW BLOCK, 4-BLT FLG, MEDIUM DUTY, CAST HOUSING



Bearing No. shaft dia 　 　 　 　 　 　 　 　 　 　 Bolt Used Weight (KG)
(in) (mm) a e I g h s Z Bi n m (in) (mm)
UCF X05 0.984 25 108.0 83.0 18.0 13.0 30.0 12.0 40.2 38.1 15.9 22.2 3/8 M10 1.10
UCF X06 1.181 30 117.0 92.0 19.0 14.3 34.0 16.0 44.4 42.9 17.5 25.4 1/2 M14 1.60
UCF X07 1.378 35 130.0 102.0 21.0 14.3 38.0 16.0 51.2 49.2 19.0 30.2 1/2 M14 1.90

UCF X08 1.575 40 137.0 105.0 22.0 14.3 40.0 19.0 52.2 49.2 19.0 30.2 5/8 M16 2.40
UCF X09 1.772 45 143.0 111.0 23.0 14.3 40.0 19.0 55.6 51.6 19.0 32.6 5/8 M16 2.60
UCF X10 1.969 50 162.0 130.0 26.0 20.0 44.0 19.0 59.4 55.6 22.2 33.4 5/8 M16 3.70

UCF X11 2.165 55 175.0 143.0 29.0 20.0 49.0 19.0 68.7 65.1 25.4 39.7 5/8 M16 4.30
UCF X12 2.362 60 187.0 149.0 34.0 21.0 59.0 19.0 73.7 65.1 25.4 39.7 5/8 M16 5.20
UCF X13 2.559 65 187.0 149.0 34.0 21.0 59.0 19.0 78.4 74.6 30.2 44.4 5/8 M16 5.80

UCF X14 2.756 70 197.0 152.0 37.0 24.0 60.0 23.0 84.5 77.8 33.3 44.5 3/4 M20 6.20
UCF X15 2.953 75 197.0 152.0 40.0 24.0 68.0 23.0 89.3 82.6 33.5 49.1 3/4 M20 7.50
UCF X16 3.150 80 214.0 171.0 40.0 24.0 70.0 23.0 91.6 85.7 34.1 51.6 3/4 M20 9.50
UCF X17 3.346 85 214.0 171.0 40.0 24.0 70.0 23.0 96.3 96.0 39.7 56.3 3/4 M20 12.10

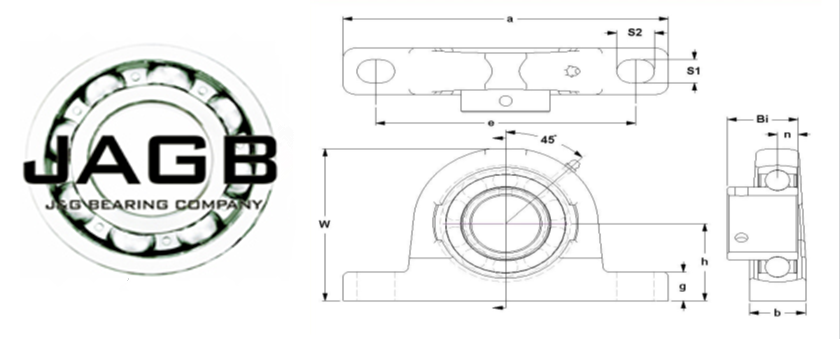

UCLP200 Series

PILLOW BLOCK, LOW PROFILE, CAST IRON HOUSING

Bearing No. shaft dia Dimensions(in) (mm) Bolt Used Weight (KG)
(in) (mm) h a e b S1 S2 g W Bi n (in) (mm)
UCSLP 201 -8 1/2 　 1.06 4.76 3.50 1.10 0.50 0.63 0.50 2.19 1.02 0.39 3/8 M10 0.50
UCSLP 202 -9 9/16 　
UCSLP 203 -10 5/8 　
UCSLP 203 -11 11/16 　
UCSLP 201 　 　 12 27.0 121.0 89.0 28.0 12.7 16.0 12.7 55.6 26.0 10.0
UCSLP 202 　 　 15
UCSLP 203 　 　 17

UCLP 201 -8 1/2 　 1.25 5.24 3.86 1.26 0.50 0.75 0.50 2.56 1.22 0.50 3/8 M10 0.72
UCLP 202 -9 9/16 　
UCLP 203 -10 5/8 　
UCLP 203 -11 11/16 　
UCLP 201 　 　 12 31.7 133.0 98.0 32.0 12.7 19.0 12.7 65.0 31.0 12.7
UCLP 202 　 　 15
UCLP 203 　 　 17

UCLP 204 -12 3/4 　 1.25 5.24 3.86 1.26 0.50 0.75 0.50 2.56 1.22 0.50 3/8 M10 0.72
UCLP 204 　 　 20 31.7 133.0 98.0 32.0 12.7 19.0 12.7 65.0 31.0 12.7

UCLP 205 -13 13/16 　 1.31 5.51 4.13 1.50 0.51 0.75 0.63 2.68 1.34 0.56 3/8 M10 0.95
UCLP 205 -14 7/8 　
UCLP 205 -15 15/16 　
UCLP 205 -16 1 　
UCLP 205 　 　 25 33.3 140.0 105.0 38.0 13.0 19.0 16.0 68.0 34.1 14.3

UCLP 206 -17 1-1/16 　 1.56 6.50 4.76 1.89 0.59 0.83 0.71 3.19 1.50 0.63 7/16 M12 1.30
UCLP 206 -18 1-1/8 　
UCLP 206 -19 1-3/16 　
UCLP 206 -20 1-1/4 　
UCLP 206 　 　 30 39.7 165.0 121.0 48.0 15.0 21.0 18.0 81.0 38.1 15.9

UCLP 207 -20 1-1/4 　 1.81 7.01 5.39 1.89 0.59 0.87 0.75 3.70 1.69 0.69 7/16 M12 1.90
UCLP 207 -21 1-5/16 　
UCLP 207 -22 1-3/8 　
UCLP 207 -23 1-7/16 　
UCLP 207 　 　 35 46.0 178.0 137.0 48.0 15.0 22.0 19.0 94.0 42.9 17.5

UCLP 208 -24 1-1/2 　 1.94 7.24 5.39 2.13 0.67 0.83 0.75 3.86 1.94 0.75 7/16 M12 2.20
UCLP 208 -25 1-9/16 　
UCLP 208 　 　 40 49.2 184.0 137.0 54.0 17.0 21.0 19.0 98.0 49.2 19.0

UCLP 209 -26 1-5/8 　 2.06 7.76 5.98 2.17 0.59 0.98 0.91 4.17 1.94 0.75 7/16 M12 2.80
UCLP 209 -27 1-11/16 　
UCLP 209 -28 1-3/4 　
UCLP 209 　 　 45 52.4 197.0 152.0 55.0 15.0 25.0 23.0 106.0 49.2 19.0



Bearing No. shaft dia Dimensions(in) (mm) Bolt Used Weight (KG)
(in) (mm) h a e b S1 S2 g W Bi n (in) (mm)
UCLP 210 -29 1-13/16 　 2.19 8.39 6.50 2.28 0.59 0.98 0.91 4.45 2.03 0.75 7/16 M12 3.10
UCLP 210 -30 1-7/8 　
UCLP 210 -31 1-15/16 　
UCLP 210 -32 2 　
UCLP 210 　 　 50 55.6 213.0 165.0 58.0 15.0 25.0 23.0 113.0 51.6 19.0

UCLP 211 -32 2 　 2.44 9.25 7.13 2.76 0.75 1.14 0.94 4.92 2.19 0.87 5/8 M16 5.30
UCLP 211 -33 2-1/16 　
UCLP 211 -34 2-1/8 　
UCLP 211 -35 2-3/16 　
UCLP 211 　 　 55 61.9 235.0 181.0 70.0 19.0 29.0 24.0 125.0 55.6 22.2

UCLP 212 -36 2-1/4 　 2.69 9.76 7.64 2.76 0.75 1.14 1.14 5.43 2.56 1.00 5/8 M16 5.30
UCLP 212 -37 2-5/16 　
UCLP 212 -38 2-3/8 　
UCLP 212 -39 2-7/16 　
UCLP 212 　 　 60 68.3 248.0 194.0 70.0 19.0 29.0 29.0 138.0 65.1 25.4

UCLP 213 -40 2-1/2 　 2.69 9.76 7.64 2.76 0.75 1.18 1.06 5.43 2.56 1.00 5/8 M16 6.30
UCLP 213 -41 2-9/16 　
UCLP 213 　 　 65 68.3 248.0 194.0 70.0 19.0 30.0 27.0 138.0 65.1 25.4

UCLP 214 -42 2-5/8 　 3.25 11.73 9.13 3.23 0.83 1.26 1.38 6.57 2.94 1.19 3/4 M20 8.00
UCLP 214 -43 2-11/16 　
UCLP 214 -44 2-3/4 　
UCLP 214 　 　 70 82.6 298.0 232.0 82.0 21.0 32.0 35.0 167.0 74.6 30.2

UCLP 215 -45 2-13/16 　 3.25 11.73 9.13 3.23 0.83 1.26 1.38 6.57 3.06 1.31 3/4 M20 8.20
UCLP 215 -46 2-7/8 　
UCLP 215 -47 2-15/16 　
UCLP 215 -48 3 　
UCLP 215 　 　 75 82.6 298.0 232.0 82.0 21.0 32.0 35.0 167.0 77.8 33.3

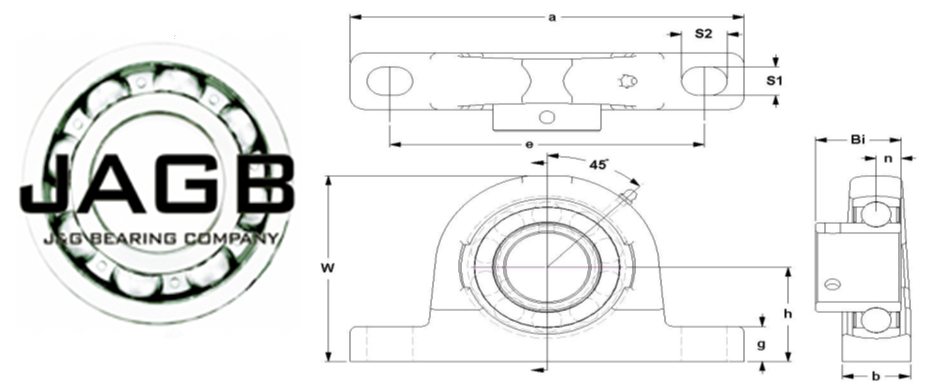

UCP200 Series

PILLOW BLOCK, STANDARD, CAST IRON HOUSING



Bearing No. shaft dia Dimensions(in) (mm) Bolt Used Weight (KG)
(in) (mm) h a e b S1 S2 g W Bi n (in) (mm)
UCP 201 -8 1/2 　 1.19 5.00 3.74 1.50 0.51 0.75 0.47 2.36 1.22 0.50 3/8 M10 0.60
UCP 202 -9 9/16 　
UCP 203 -10 5/8 　
UCP 203 -11 11/16 　
UCP 201 　 　 12 30.2 127.0 95.0 38.0 13.0 19.0 12.0 60.0 31.0 12.7
UCP 202 　 　 15
UCP 203 　 　 17

UCP 204 -12 3/4 　 1.31 5.00 3.74 1.50 0.51 0.75 0.51 2.52 1.22 0.50 3/8 M10 0.66
UCP 204 　 　 20 33.3 127.0 95.0 38.0 13.0 19.0 13.0 64.0 31.0 12.7

UCP 205 -13 13/16 　 1.44 5.51 4.13 1.50 0.51 0.75 0.59 2.80 1.34 0.56 3/8 M10 0.80
UCP 205 -14 7/8 　
UCP 205 -15 15/16 　
UCP 205 -16 1 　
UCP 205 　 　 25 36.5 140.0 105.0 38.0 13.0 19.0 15.0 71.0 34.1 14.3

UCP 206 -17 1-1/16 　 1.69 6.50 4.76 1.89 0.67 0.83 0.67 3.31 1.50 0.63 1/2 M14 1.20
UCP 206 -18 1-1/8 　
UCP 206 -19 1-3/16 　
UCP 206 -20 1-1/4 　
UCP 206 　 　 30 42.9 165.0 121.0 48.0 17.0 21.0 17.0 84.0 38.1 15.9

UCP 207 -20 1-1/4 　 1.87 6.57 5.00 1.89 0.67 0.83 0.71 3.66 1.69 0.69 1/2 M14 1.70
UCP 207 -21 1-5/16 　
UCP 207 -22 1-3/8 　
UCP 207 -23 1-7/16 　
UCP 207 　 　 35 47.6 167.0 127.0 48.0 17.0 21.0 18.0 93.0 42.9 17.5

UCP 208 -24 1-1/2 　 1.94 7.24 5.39 2.13 0.67 0.83 0.71 3.86 1.94 0.75 1/2 M14 2.10
UCP 208 -25 1-9/16 　
UCP 208 　 　 40 49.2 184.0 137.0 54.0 17.0 21.0 18.0 98.0 49.2 19.0

UCP 209 -26 1-5/8 　 2.13 7.48 5.75 2.13 0.67 0.83 0.79 4.17 1.94 0.75 1/2 M14 2.40
UCP 209 -27 1-11/16 　
UCP 209 -28 1-3/4 　
UCP 209 　 　 45 54.0 190.0 146.0 54.0 17.0 21.0 20.0 106.0 49.2 19.0



Bearing No. shaft dia Dimensions(in) (mm) Bolt Used Weight (KG)
(in) (mm) h a e b S1 S2 g W Bi n (in) (mm)
UCP 210 -29 1-13/16 　 2.25 8.11 6.26 2.36 0.79 0.98 0.83 4.49 2.03 0.75 5/8 M16 2.90
UCP 210 -30 1-7/8 　
UCP 210 -31 1-15/16 　
UCP 210 -32 2 　
UCP 210 　 　 50 57.2 206.0 159.0 60.0 20.0 25.0 21.0 114.0 51.6 19.0

UCP 211 -32 2 　 2.50 8.62 6.73 2.36 0.79 0.98 0.91 4.96 2.19 0.87 5/8 M16 3.70
UCP 211 -33 2-1/16 　
UCP 211 -34 2-1/8 　
UCP 211 -35 2-3/16 　
UCP 211 　 　 55 63.5 219.0 171.0 60.0 20.0 25.0 23.0 126.0 55.6 22.2

UCP 212 -36 2-1/4 　 2.75 9.49 7.24 2.76 0.79 0.98 0.98 5.43 2.56 1.00 5/8 M16 4.90
UCP 212 -37 2-5/16 　
UCP 212 -38 2-3/8 　
UCP 212 -39 2-7/16 　
UCP 212 　 　 60 69.8 241.0 184.0 70.0 20.0 25.0 25.0 138.0 65.1 25.4

UCP 213 -40 2-1/2 　 3.00 10.43 7.99 2.76 0.98 1.14 1.06 5.94 2.56 1.00 3/4 M20 5.90
UCP 213 -41 2-9/16 　
UCP 213 　 　 65 76.2 265.0 203.0 70.0 25.0 29.0 27.0 151.0 65.1 25.4

UCP 214 -42 2-5/8 　 3.13 10.47 8.27 2.83 0.98 1.22 1.10 6.14 2.94 1.19 3/4 M20 6.60
UCP 214 -43 2-11/16 　
UCP 214 -44 2-3/4 　
UCP 214 　 　 70 79.4 266.0 210.0 72.0 25.0 31.0 28.0 156.0 74.6 30.2

UCP 215 -45 2-13/16 　 3.25 10.83 8.54 2.91 0.98 1.22 1.10 6.42 3.06 1.31 3/4 M20 7.30
UCP 215 -46 2-7/8 　
UCP 215 -47 2-15/16 　
UCP 215 -48 3 　
UCP 215 　 　 75 82.6 275.0 217.0 74.0 25.0 31.0 28.0 163.0 77.8 33.3

UCP 216 -50 3-1/8 　 3.50 11.50 9.13 3.07 0.98 1.22 1.18 6.89 3.25 1.31 3/4 M20 10.00
UCP 216 　 　 80 88.9 292.0 232.0 78.0 25.0 31.0 30.0 174.9 82.6 33.3

UCP 217 -52 3-1/4 　 3.75 12.20 9.72 3.27 0.98 1.22 1.26 7.36 3.37 1.34 3/4 M20 11.20
UCP 217 　 　 85 95.2 310.0 247.0 83.0 25.0 31.0 32.0 187.0 85.7 34.1

UCP 218 -56 3-1/2 　 4.00 12.87 10.31 3.46 1.06 1.30 1.30 7.87 3.78 1.56 7/8 M22 14.50
UCP 218 　 　 90 101.6 327.0 262.0 88.0 27.0 33.0 33.0 200.0 96.0 39.7









UCPA200 Series



PILLOW BLOCK, BOTTOM MOUNTED, CAST HOUSING

Bearing No. shaft dia Dimensions(in) (mm) Bolt Used – S Weight (KG)
(in) (mm) h a e b g W r Bi n (in) (mm)
UCPA 201 -8 1/2 　 1.19 2.99 2.05 1.57 0.43 2.44 0.47 1.22 0.50 3/8-16 M10x1.5 0.60
UCPA 202 -9 9/16 　
UCPA 203 -10 5/8 　
UCPA 203 -11 11/16 　
UCPA 201 　 　 12 30.2 76.0 52.0 40.0 11.0 62.0 12.0 31.0 12.7
UCPA 202 　 　 15
UCPA 203 　 　 17

UCPA 204 -12 3/4 　 1.19 2.99 2.05 1.57 0.43 2.44 0.47 1.22 0.50 3/8-16 M10x1.5 0.60
UCPA 204 　 　 20 30.2 76.0 52.0 40.0 11.0 62.0 12.0 31.0 12.7

UCPA 205 -13 13/16 　 1.44 3.31 2.20 1.77 0.47 2.83 0.51 1.34 0.56 3/8-16 M10x1.5 0.80
UCPA 205 -14 7/8 　
UCPA 205 -15 15/16 　
UCPA 205 -16 1 　
UCPA 205 　 　 25 36.5 84.0 56.0 45.0 12.0 72.0 13.0 34.1 14.3

UCPA 206 -17 1-1/16 　 1.69 3.70 2.60 1.97 0.47 3.31 0.71 1.50 0.63 7/16-14 M12x1.75 1.25
UCPA 206 -18 1-1/8 　
UCPA 206 -19 1-3/16 　
UCPA 206 -20 1-1/4 　
UCPA 206 　 　 30 42.9 94.0 66.0 50.0 12.0 84.0 18.0 38.1 15.9

UCPA 207 -20 1-1/4 　 1.87 4.33 3.15 2.17 0.51 3.74 0.79 1.69 0.69 1/2-13 M14x2 1.70
UCPA 207 -21 1-5/16 　
UCPA 207 -22 1-3/8 　
UCPA 207 -23 1-7/16 　
UCPA 207 　 　 35 47.6 110.0 80.0 55.0 13.0 95.0 20.0 42.9 17.5



Bearing No. shaft dia Dimensions(in) (mm) Bolt Used – S Weight (KG)
(in) (mm) h a e b g W r Bi n (in) (mm)

UCPA 208 -24 1-1/2 　 1.94 4.57 3.31 2.28 0.51 3.94 0.79 1.94 0.75 1/2-13 M14x2 2.00
UCPA 208 -25 1-9/16 　
UCPA 208 　 　 40 49.2 116.0 84.0 58.0 13.0 100.0 20.0 49.2 19.0

UCPA 209 -26 1-5/8 　 2.13 4.72 3.54 2.36 0.51 4.25 0.98 1.94 0.75 1/2-13 M14x2 2.20
UCPA 209 -27 1-11/16 　
UCPA 209 -28 1-3/4 　
UCPA 209 　 　 45 54.0 120.0 90.0 60.0 13.0 108.0 25.0 49.2 19.0

UCPA 210 -29 1-13/16 　 2.25 5.12 3.70 2.52 0.55 4.57 0.98 2.03 0.75 5/8-11 M16x2 2.80
UCPA 210 -30 1-7/8 　
UCPA 210 -31 1-15/16 　
UCPA 210 -32 2 　
UCPA 210 　 　 50 57.2 130.0 94.0 64.0 14.0 116.0 25.0 51.6 19.0

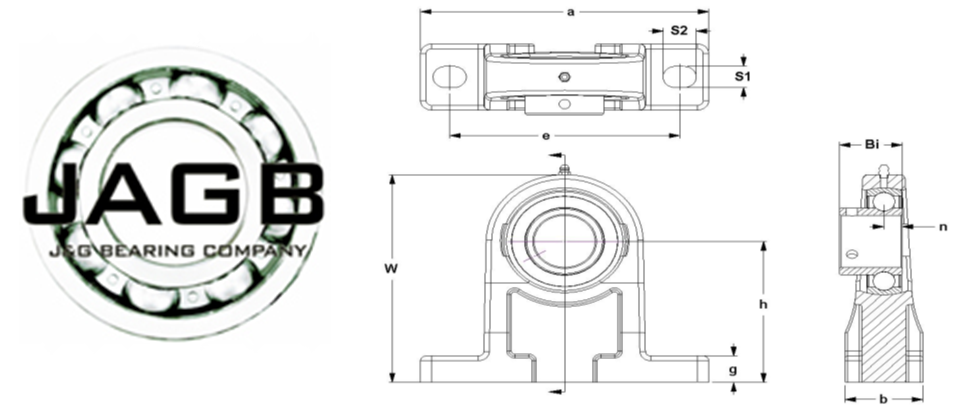

UCPH200 Series



PILLOW BLOCK, HIGH CENTER, CAST IRON HOUSING



Bearing No. shaft dia Dimensions(in) (mm) Bolt Used Weight (KG)
(in) (mm) h a e b S1 S2 g W Bi n (in) (mm)
UCPH 201 -8 1/2 　 2.76 5.00 3.74 1.57 0.51 0.75 0.59 3.98 1.22 0.50 3/8 M10 0.95
UCPH 202 -9 9/16 　
UCPH 203 -10 5/8 　
UCPH 203 -11 11/16 　
UCPH 201 　 　 12 70.0 127.0 95.0 40.0 13.0 19.0 15.0 101.0 31.0 12.7
UCPH 202 　 　 15
UCPH 203 　 　 17

UCPH 204 -12 3/4 　 2.76 5.00 3.74 1.57 0.51 0.75 0.59 3.98 1.22 0.50 3/8 M10 0.95
UCPH 204 　 　 20 70.0 127.0 95.0 40.0 13.0 19.0 15.0 101.0 31.0 12.7

UCPH 205 -13 13/16 　 3.15 5.51 4.13 1.97 0.51 0.75 0.63 4.49 1.34 0.56 3/8 M10 1.20
UCPH 205 -14 7/8 　
UCPH 205 -15 15/16 　
UCPH 205 -16 1 　
UCPH 205 　 　 25 80.0 140.0 105.0 50.0 13.0 19.0 16.0 114.0 34.1 14.3

UCPH 206 -17 1-1/16 　 3.54 6.50 4.76 1.89 0.67 0.83 0.71 5.12 1.50 0.63 1/2 M14 1.90
UCPH 206 -18 1-1/8 　
UCPH 206 -19 1-3/16 　
UCPH 206 -20 1-1/4 　
UCPH 206 　 　 30 90.0 165.0 121.0 48.0 17.0 21.0 18.0 130.0 38.1 15.9

UCPH 207 -20 1-1/4 　 3.74 6.57 5.00 2.36 0.67 0.83 0.75 5.51 1.69 0.69 1/2 M14 2.40
UCPH 207 -21 1-5/16 　
UCPH 207 -22 1-3/8 　
UCPH 207 -23 1-7/16 　
UCPH 207 　 　 35 95.0 167.0 127.0 60.0 17.0 21.0 19.0 140.0 42.9 17.5

UCPH 208 -24 1-1/2 　 3.94 7.24 5.39 2.76 0.67 0.98 0.75 5.12 1.94 0.75 1/2 M14 2.80
UCPH 208 -25 1-9/16 　
UCPH 208 　 　 40 100.0 184.0 137.0 70.0 17.0 25.0 19.0 130.0 49.2 19.0

UCPH 209 -26 1-5/8 　 4.13 7.48 5.75 2.76 0.67 0.98 0.79 6.22 1.94 0.75 1/2 M14 3.20
UCPH 209 -27 1-11/16 　
UCPH 209 -28 1-3/4 　
UCPH 209 　 　 45 105.0 190.0 146.0 70.0 17.0 25.0 20.0 158.0 49.2 19.0

UCPH 210 -29 1-13/16 　 4.33 8.11 6.26 2.76 0.79 0.98 0.87 6.50 2.03 0.75 5/8 M16 3.60
UCPH 210 -30 1-7/8 　
UCPH 210 -31 1-15/16 　
UCPH 210 -32 2 　
UCPH 210 　 　 50 110.0 206.0 159.0 70.0 20.0 25.0 22.0 165.0 51.6

19.0

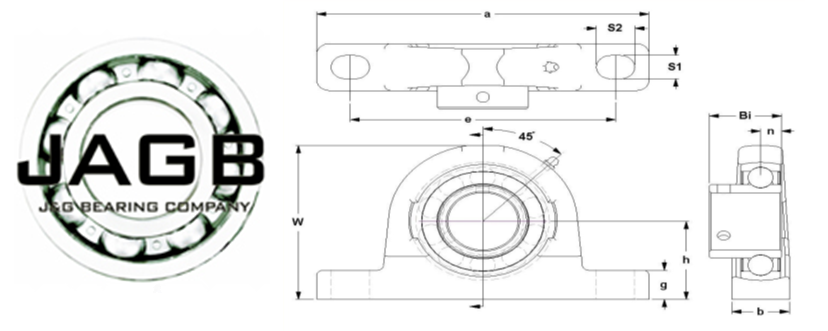

UCPX200 Series



PILLOW BLOCK, MEDIUM DUTY, CAST IRON HOUSING

Bearing No. shaft dia Dimensions(in) (mm) Bolt Used Weight (KG)
(in) (mm) h a e b S1 S2 g W Bi n (in) (mm)
UCP X05 -16 1 　 1.75 6.26 4.69 2.01 0.67 0.98 0.71 3.35 1.50 0.63 1/2 M14 1.50
UCP X05 　 　 25 44.4 159.0 119.0 51.0 17.0 25.0 18.0 85.0 38.1 15.9

UCP X06 -19 1-3/16 　 1.87 6.89 5.00 2.24 0.67 0.98 0.79 3.70 1.69 0.69 1/2 M14 2.10
UCP X06 -20 1-1/4 　
UCP X06 　 　 30 47.6 175.0 127.0 57.0 17.0 25.0 20.0 94.0 42.9 17.5

UCP X07 -22 1-3/8 　 2.13 7.99 5.67 2.24 0.67 1.18 0.87 4.13 1.94 0.75 1/2 M14 2.70
UCP X07 -23 1-7/16 　
UCP X07 　 　 35 54.0 203.0 144.0 57.0 17.0 30.0 22.0 105.0 49.2 19.0

UCP X08 -24 1-1/2 　 2.31 8.74 6.14 2.64 0.79 1.26 1.02 4.45 1.94 0.75 5/8 M16 3.50
UCP X08 　 　 40 58.7 222.0 156.0 67.0 20.0 32.0 26.0 113.0 49.2 19.0

UCP X09 -26 1-5/8 　 2.31 8.74 6.14 2.64 0.79 1.30 1.02 4.57 2.03 0.75 5/8 M16 3.70
UCP X09 -27 1-11/16 　
UCP X09 -28 1-3/4 　
UCP X09 　 　 45 58.7 222.0 156.0 67.0 20.0 33.0 26.0 116.0 51.6 19.0

UCP X10 -31 1-15/16 　 2.50 9.49 6.73 2.87 0.79 1.46 1.06 4.96 2.19 0.87 5/8 M16 4.60
UCP X10 -32 2 　
UCP X10 　 　 50 63.5 241.0 171.0 73.0 20.0 37.0 27.0 126.0 55.6 22.2

UCP X11 -35 2-3/16 　 2.75 10.24 7.24 3.11 0.98 1.46 1.18 5.47 2.56 1.00 3/4 M20 6.30
UCP X11 -36 2-1/4 　
UCP X11 　 　 55 69.8 260.0 184.0 79.0 25.0 37.0 30.0 139.0 65.1 25.4

UCP X12 -38 2-3/8 　 3.00 11.26 7.99 3.27 0.98 1.61 1.26 5.94 2.56 1.00 3/4 M20 7.60
UCP X12 -39 2-7/16 　
UCP X12 　 　 60 76.2 286.0 203.0 83.0 25.0 41.0 32.0 151.0 65.1 25.4

UCP X13 -40 2-1/2 　 3.00 11.26 7.99 3.27 0.98 1.61 1.26 6.06 2.94 1.19 3/4 M20 8.10
UCP X13 　 　 65 76.2 286.0 203.0 83.0 25.0 41.0 32.0 154.0 74.6 30.2

UCP X14 -44 2-3/4 　 3.50 12.99 9.02 3.50 1.06 2.01 1.38 6.77 3.06 1.31 7/8 M22 10.10
UCP X14 　 　 70 88.9 330.0 229.0 89.0 27.0 51.0 35.0 172.0 77.8 33.3

UCP X15 -47 2-15/16 　 3.50 12.99 9.02 3.50 1.06 2.01 1.38 6.97 3.25 1.31 7/8 M22 10.60
UCP X15 -48 3 　
UCP X15 　 　 75 88.9 330.0 229.0 89.0 27.0 51.0 35.0 177.0 82.6 33.3

UCP X16 -50 3-1/8 　 4.00 15.00 11.14 4.02 1.06 2.32 1.65 7.76 3.37 1.34 7/8 M22 15.40
UCP X16 　 　 80 101.6 381.0 283.0 102.0 27.0 59.0 42.0 197.0 85.7 34.1

UCP X17 -55 3-7/16 　 4.00 15.00 11.14 4.02 1.06 2.36 1.65 7.95 3.78 1.56 7/8 M22 16.00
UCP X17 　 　 85 101.6 381.0 283.0 102.0 27.0 60.0 42.0 202.0 96.0 39.7

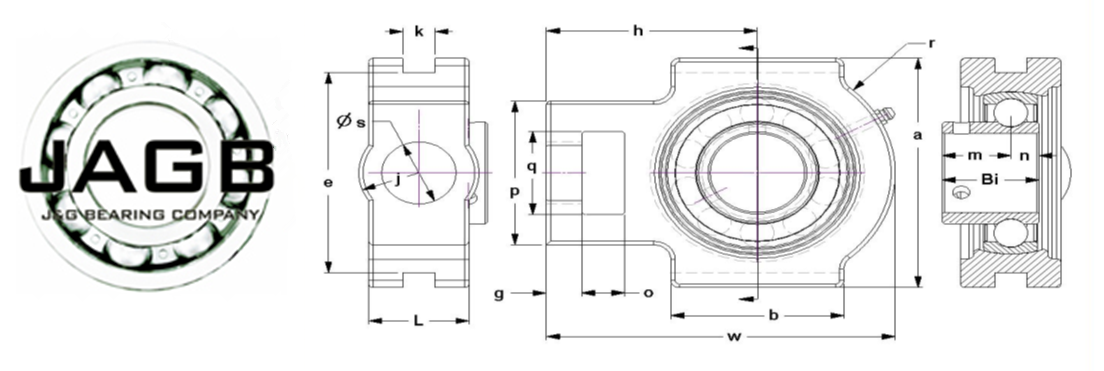

UCT200 series

PILLOW BLOCK, TAKE-UP UNITS, CAST IRON HOUSING



Bearing No. shaft dia Dimensions(in) (mm) Weight (KG)
(in) (mm) o g p q s b k e a w j r h Bi n m
UCT 201 -8 1/2 　 0.63 0.41 2.00 1.25 0.75 2.00 0.47 2.99 3.50 3.69 1.25 1.31 2.41 1.22 0.50 0.72 0.65
UCT 202 -9 9/16 　
UCT 203 -10 5/8 　
UCT 203 -11 11/16 　
UCT 201 　 　 12 16.0 10.3 50.8 31.8 19.1 50.8 12.0 76.0 88.9 93.7 31.8 33.3 61.1 31.0 12.7 18.3
UCT 202 　 　 15
UCT 203 　 　 17

UCT 204 -12 3/4 　 0.63 0.39 2.01 1.26 0.75 2.01 0.47 2.99 3.50 3.82 1.26 1.38 2.44 1.22 0.50 0.72 0.75
UCT 204 　 　 20 16.0 10.0 51.0 32.0 19.0 51.0 12.0 76.0 89.0 97.0 32.0 35.0 62.0 31.0 12.7 18.3

UCT 205 -13 13/16 　 0.63 0.39 2.01 1.26 0.75 2.01 0.47 2.99 3.50 3.82 1.26 1.38 2.44 1.34 0.56 0.78 0.87
UCT 205 -14 7/8 　
UCT 205 -15 15/16 　
UCT 205 -16 1 　
UCT 205 　 　 25 16.0 10.0 51.0 32.0 19.0 51.0 12.0 76.0 89.0 97.0 32.0 35.0 62.0 34.1 14.3 19.8

UCT 206 -17 1-1/16 　 0.63 0.39 2.20 1.46 0.87 2.24 0.47 2.99 3.50 4.45 1.46 1.69 2.76 1.50 0.63 0.87 1.30
UCT 206 -18 1-1/8 　
UCT 206 -19 1-3/16 　
UCT 206 -20 1-1/4 　
UCT 206 　 　 30 16.0 10.0 56.0 37.0 22.0 57.0 12.0 76.0 89.0 113.0 37.0 43.0 70.0 38.1 15.9 22.2

Bearing No. shaft dia Dimensions(in) (mm) Weight (KG)
(in) (mm) o g p q s b k e a w j r h Bi n m
UCT 207 -20 1-1/4 　 0.63 0.51 2.52 1.46 0.87 2.52 0.47 3.50 4.02 5.08 1.46 2.01 3.07 1.69 0.69 1.00 1.70
UCT 207 -21 1-5/16 　
UCT 207 -22 1-3/8 　
UCT 207 -23 1-7/16 　
UCT 207 　 　 35 16.0 13.0 64.0 37.0 22.0 64.0 12.0 89.0 102.0 129.0 37.0 51.0 78.0 42.9 17.5 25.4

UCT 208 -24 1-1/2 　 0.75 0.63 3.27 1.93 1.14 3.27 0.63 4.02 4.49 5.67 1.93 2.20 3.46 1.94 0.75 1.19 2.50
UCT 208 -25 1-9/16 　
UCT 208 　 　 40 19.0 16.0 83.0 49.0 29.0 83.0 16.0 102.0 114.0 144.0 49.0 56.0 88.0 49.2 19.0 30.2

UCT 209 -26 1-5/8 　 0.75 0.63 3.27 1.93 1.14 3.27 0.63 4.02 4.61 5.67 1.93 2.24 3.43 1.94 0.75 1.19 2.60
UCT 209 -27 1-11/16 　
UCT 209 -28 1-3/4 　
UCT 209 　 　 45 19.0 16.0 83.0 49.0 29.0 83.0 16.0 102.0 117.0 144.0 49.0 57.0 87.0 49.2 19.0 30.2



Bearing No. shaft dia Dimensions(in) (mm) Weight (KG)
(in) (mm) o g p q s b k e a w j r h Bi n m
UCT 210 -29 1-13/16 　 0.75 0.63 3.27 1.93 1.14 3.39 0.63 4.02 4.61 5.87 1.93 2.32 3.54 2.03 0.75 1.28 2.60
UCT 210 -30 1-7/8 　
UCT 210 -31 1-15/16 　
UCT 210 -32 2 　
UCT 210 　 　 50 19.0 16.0 83.0 49.0 29.0 86.0 16.0 102.0 117.0 149.0 49.0 59.0 90.0 51.6 19.0 32.6

UCT 211 -32 2 　 0.98 0.75 4.02 2.52 1.38 3.74 0.87 5.12 5.75 6.73 2.52 2.56 4.17 2.19 0.87 1.31 4.30
UCT 211 -33 2-1/16 　
UCT 211 -34 2-1/8 　
UCT 211 -35 2-3/16 　
UCT 211 　 　 55 25.0 19.0 102.0 64.0 35.0 95.0 22.0 130.0 146.0 171.0 64.0 65.0 106.0 55.6 22.2 33.4

UCT 212 -36 2-1/4 　 1.26 0.75 4.02 2.52 1.38 4.02 0.87 5.12 5.75 7.64 2.52 2.52 4.69 2.56 1.00 1.56 5.00
UCT 212 -37 2-5/16 　
UCT 212 -38 2-3/8 　
UCT 212 -39 2-7/16 　
UCT 212 　 　 60 32.0 19.0 102.0 64.0 35.0 102.0 22.0 130.0 146.0 194.0 64.0 64.0 119.0 65.1 25.4 39.7

UCT 213 -40 2-1/2 　 1.26 0.83 4.37 2.76 1.61 4.76 1.02 5.94 6.57 8.82 2.76 3.43 5.39 2.56 1.00 1.56 6.90
UCT 213 -41 2-9/16 　
UCT 213 　 　 65 32.0 21.0 111.0 70.0 41.0 121.0 26.0 151.0 167.0 224.0 70.0 87.0 137.0 65.1 25.4 39.7

UCT 214 -42 2-5/8 　 1.26 0.83 4.37 2.76 1.61 4.76 1.02 5.94 6.57 8.82 2.76 3.43 5.39 2.94 1.19 1.75 6.90
UCT 214 -43 2-11/16 　
UCT 214 -44 2-3/4 　
UCT 214 　 　 70 32.0 21.0 111.0 70.0 41.0 121.0 26.0 151.0 167.0 224.0 70.0 87.0 137.0 74.6 30.2 44.4

Bearing No. shaft dia Dimensions(in) (mm) Weight (KG)
(in) (mm) a p e I s j k g g g g g f Bi n m
UCT 215 -45 2-13/16 　 1.26 0.83 4.37 2.76 1.61 4.76 1.02 5.94 6.57 9.13 2.76 3.62 5.51 3.06 1.31 1.75 7.10
UCT 215 -46 2-7/8 　
UCT 215 -47 2-15/16 　
UCT 215 -48 3 　
UCT 215 　 　 75 32.0 21.0 111.0 70.0 41.0 121.0 26.0 151.0 167.0 232.0 70.0 92.0 140.0 77.8 33.3 44.5

UCT 216 -50 3-1/8 　 1.26 0.83 4.37 2.76 1.61 4.76 1.02 5.31 7.24 9.25 2.76 3.74 5.51 3.25 1.31 1.94 8.54
UCT 216 　 　 80 32.0 21.0 111.0 70.0 41.0 121.0 26.0 135.0 184.0 235.0 70.0 95.0 140.0 82.6 33.3 49.3

UCT 217 -52 3-1/4 　 1.50 1.14 4.88 2.87 1.89 6.18 1.18 6.81 7.80 10.24 2.87 3.86 6.38 3.37 1.34 2.03 11.50
UCT 217 　 　 85 38.0 29.0 124.0 73.0 48.0 157.0 30.0 173.0 198.0 260.0 73.0 98.0 162.0 85.7 34.1 51.6























Copyright© 2012 J&G BEARING CO.,LTD. Add : 6804 Hobson Valley Dr.Unit #114 Woodridge, IL 60517 Tel : 630-352-1265 / 630-964-2908 Fax : 630-964-0955 Email : jason.tong@j-gbearings.com
